型號：SZG:直交軸減速馬達

框號：減速機箱體大小

安裝方式：H:腳底安裝

          F:法蘭安裝

   ;       R：方型

電機功率：小型系列：25W,40 W,.60 W,90W,120 W,150W.

中型系列：0.2k W,0.4KW,0.75 KW.1.1 KW,1.5 KW,2.2 KW

減速比：5. 10. 15. 20. 25 .30. 40 .50 60. 80 .100 .120 .160. 200 .240.

電壓：C：單相 220V  C:1-PHASE 220v

S：三相220//380V  S:3-phase 220/380V

G:特殊電壓  G：Special Voltages

剎車： B帶剎車  B：Brake

空白：不帶剎車  Blank:No brake

出軸方向：

R:向右伸出

L:向左伸出

T:向左右伸出

空/實心軸：K:空心軸

Z：實心軸

風葉：F：帶風葉

空白：自冷型不帶風葉

接線盒： J：帶接線盒

空白：不帶接線盒

A：接線盒標準位置

SZG-F直交軸小型15框減速機安裝注意事項：

安裝位置：

環境法度：-10℃--40℃

環境溫度：85%以下（無結露點）

高度：1000m以下

安裝環境：無腐蝕性氣體，易燃易爆氣體及蒸汽，無灰塵，通風良好的室內場所。

安裝面：用四根螺螺栓固定精加工過的平面。

安裝方向：由于采用了潤滑脂潤滑方法，可以在任何方向上安裝。

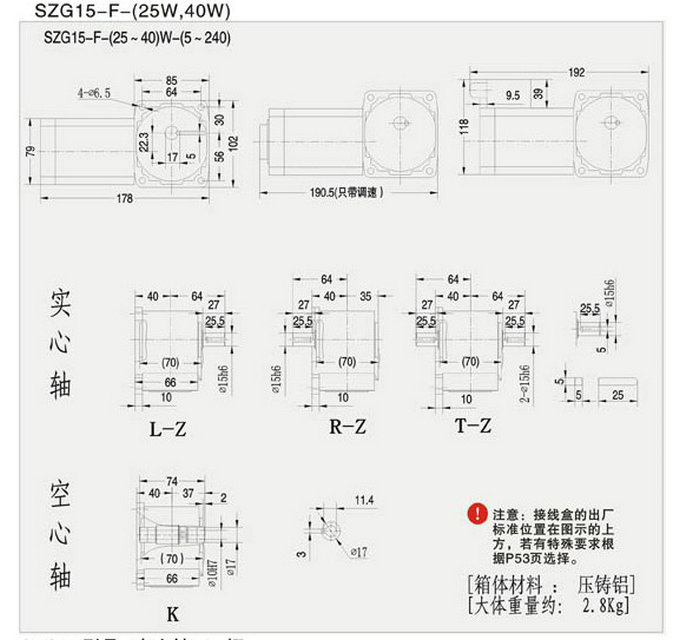

SZG-F直交軸小型15框減速機詳細圖紙：
