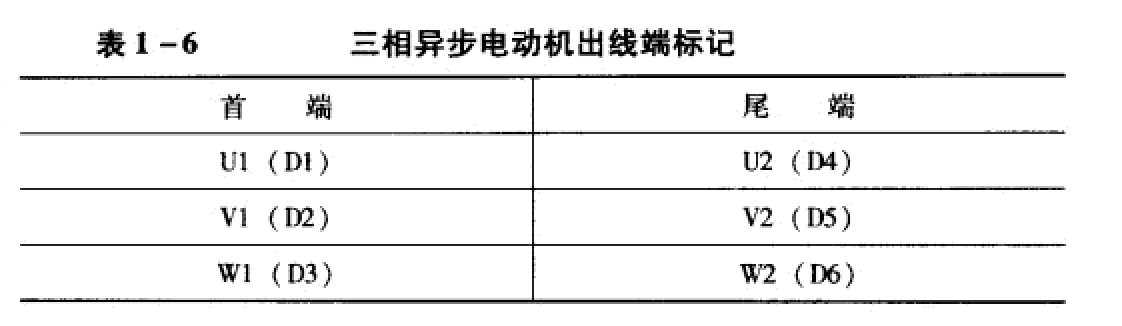

一般三相異步電動機的三相繞組每一相有兩個出線端，三相共有6個出線端，它們各自有相應的標記。三相異步電動機出線端標記如表I一6所示，其中括號內為舊國標的標記。

    所謂繞組的首端就是指各相繞組以同一繞向繞制的起始端，尾端是指各相繞組以同一繞向繞制的結尾端。三相繞組的首端之問(或尾端之間)互稱為同名端。根據電動機的聯結要求，各端子是不能隨意使用的(端子之間的連接方法見圖I一12),如果接錯輕則電動機不能正常運行，嚴重的會燒毀電動機。一般情況電動機的聯結只有丫和△兩種。小容貨的電動機在出廠之前已經將電動機的定子繞組進行了連接，出線端只有3條引出線，所以這種電動機使用時不用接線，直接將3條引出線接電源即可。出線端為6端的，就要按要求先連線再接電源。如果接法沒按銘牌上規定的連接，電動機運行也會出現問題。假如應為丫聯結誤接成了△聯結，則會使電動機的每相繞組的相電壓升高，繞組內的電流就會大幅上升，電動機的繞組絕緣會

  因發熱嚴重而損壞，從而造成繞組短路燒毀電動機。假如應為△聯結誤接成了丫聯結，則會使電動機的每相繞組的相電壓降低，這樣會造成電動機不能起動或起動時間加長，同時繞組內的電流也會上升，電動機的繞組絕緣會因發熱而損壞，電動機的使用壽命要減少。所以電動機的接線端子不能任意使用，要嚴格按端子的標記正確接用。

  如果電動機端子上沒有標記或標記不正確，是不能接線的，要先判斷端子標記，再接線。后面將會介紹三相異步電動機定子繞組首尾端(同名端)的判定方法。
